Hiểu ngay cấu tạo chi tiết của 1 trạm BTS trong 5 phút
Thời gian cập nhật: 25/09/2020
BTS là một cơ sở hạ tầng viễn thông được sử dụng nhằm tạo thông tin liên lạc không dây giữa các thiết bị thuê bao viễn thông và nhà điều hành mạng. Các thiết bị thuê bao có thể là điện thoại di động, thiết bị internet không dây trong khi các nhà điều hành mạng có thể là mạng di động GSM, CDMA hay hệ thống TDMA cơ bản.

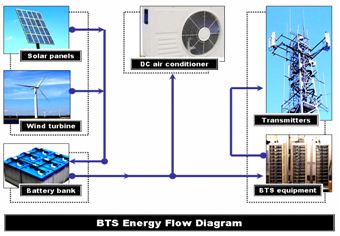

Một BTS điển hình bao gồm: một trạm thu phát (TRX) nhằm xử lý việc truyền và nhận tín hiệu, gửi và nhận các tín hiệu từ các phần tử mạng cao hơn; một bộ tổ hợp sẽ kết hợp nguồn cấp dữ liệu từ một số trạm thu phát để được gửi đi thông qua một ăng-ten duy nhất do đó làm giảm số lượng ăng-ten cần cài đặt; một bộ khuếch đại công suất giúp khuếch đại tín hiệu từ trạm thu phát để truyền thông tin qua ăng-ten; một bộ song công được sử dụng để tách việc gửi và nhận tín hiệu từ các ăng-ten hoặc từ một ăng-ten là một phần bên ngoài của BTS.
Xem chi tiết các vật tư viễn thông cần thiết cho một trạm BTS tại đây

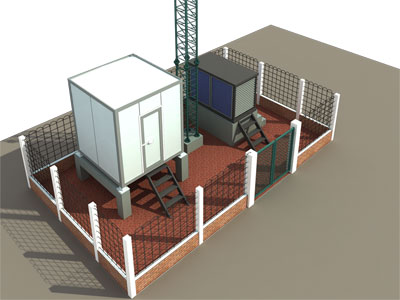

Các thiết bị BTS thường được đặt trong một nơi trú ẩn để bảo vệ các thiết bị viễn thông tránh khỏi các tác nhân bên ngoài như bụi, ăn mòn, rỉ sét, trộm cắp, …
Một nhà trạm bao gồm các thiết bị BTS như đã đề cập ở trên, một máy điều hòa không khí được sử dụng để làm mát không gian trong trạm do nhiệt sinh ra bởi các thiết bị, một bình điện để cung cấp điện và đèn an ninh cho các thiết bị.
Nhiệt độ của trạm viễn thông trong thời gian hoạt động vượt quá 55°C là một tình trạng hoạt động tốt cho các thiết bị điện tử BTS. Điều này đòi hỏi sự cần thiết của máy điều hòa không khí, đặc biệt là tại nơi có khí hậu nhiệt đới để duy trì nhiệt độ của nhà trạm giữ ở mức 25°C nhằm kéo dài tuổi thọ của thiết bị BTS và pin.
Độ ẩm tương đối cũng là mối quan tâm hàng đầu và nó cần được được duy trì ở mức dưới 60% để tránh sự ngưng tụ của chất lỏng trên thiết bị. Trong hầu hết các trường hợp, điều hòa không khí thường thực hiện cả 2 chức năng là làm mát và hút ẩm nhằm mục đích duy trì độ ẩm chấp nhận được.
Vào lúc 2 giờ 00 sáng ngày 07 tháng 8 năm 2020, Công ty Cổ phần Điện mặt trời Thành Vinh cùng với các nhà thầu: Công ty Cổ phần Ứng dụng và Phát triển Công nghệ Thông tin (AIT CORP); Công ty Cổ phần Dịch vụ Kỹ thuật & Quản lý Dự án lưới điện (Egrid., JSC) và các đơn vị liên quan đã tổ chức đóng điện thành công trạm biến áp tăng áp 22/220kV NMĐMT Thuận Nam 12. Đây là bước khởi đầu thuận lợi cho việc đưa Nhà máy kịp thời phát điện để được hưởng chính sách giá điện theo Quyết định số 11/2017/QĐ-TTg ngày 11/4/2017 của Thủ tướng Chính phủ gia hạn đối với tỉnh Ninh Thuận.
Dự án NMĐMT Thuận Nam 12 với công suất lắp đặt 49.92MWp được xây dựng tại xã Phước Hà, huyện Thuận Nam, tỉnh Ninh Thuận. Diện tích sử dụng đất của dự án NMĐMT Thuận Nam 12 khoảng 60Ha – chia làm hai khu vực, tương ứng suất sử dụng đất 1,2ha/MWp. Sơ đồ nối điện chính của TBA 22/220kV NMĐMT Thuận Nam 12 như sau:
Phía 220kV: Phía 220kV của trạm sẽ phát triển gồm 1 ngăn đường dây 220kV đấu nối, 1 ngăn máy biến áp 220/22kV. Để đảm bảo độ tin cậy, tính linh hoạt trong vận hành và dự phòng cho tương lai, sơ đồ nối điện phía 220kV TBA 220kV nhà máy điện mặt trời Thuận Nam 12 được lựa chọn là sơ đồ hệ thống có một thanh cái.
Phía 22kV: Sử dụng tủ đóng cắt hợp bộ đặt trong nhà theo sơ đồ 1 thanh cái cho phía 22kV. Dự án này lắp đặt 02 tủ lộ đi, 1 tủ lộ tổng, 1 tủ tự dùng, 1 tủ đo lường trong phòng phân phối 22kV, có dự phòng vị trí lắp đặt các tủ trong tương lai.
Phạm vi cụ thể do Nhà thầu AIT CORP thực hiện công trình TBA 22/220kV NMĐMT Thuận Nam 12 bao gồm:
Tuy đã có kinh nghiệm thực hiện thành công nhiều dự án Điện mặt trời, tuy nhiên dự án Nhà máy điện mặt trời Thuận Nam 12 cũng có một số điểm đặc biệt so với các dự án trước đây. Để được hưởng chính sách giá điện ưu đãi như đã nói phía trên, dự án NMĐMT Thuận Nam 12 phải ngày đêm chạy đua với các dự án NMĐMT cùng thời điểm, một trong các yếu tố then chốt là trạm biến áp tăng áp 22/220kV của nhà máy phải đóng điện trong tuần đầu tiên của tháng 8/2020. Mục tiêu này gặp trở ngại lớn do Hợp đồng được kí kết và triển khai đúng thời điểm cả thế giới chịu tác động của đại dịch thế kỷ Covid-19, trong đó các thiết bị nhất thứ có xuất xứ từ Ấn Độ - một trong các quốc gia bị ảnh hưởng nặng nề nhất từ đại dịch. Để hoàn thành mục tiêu, toàn bộ lô hàng quá khổ từ Ấn Độ này được bay riêng một chuyến bay thẳng tới sân bay Cam Ranh trên chuyến bay mang số hiệu VDA3706. Đây là chuyến bay đặc biệt do sử dụng máy bay AN-124, loại lớn thứ hai trên thế giới chỉ sau người anh em AN-225.
Sau khi toàn bộ hàng hóa tập kết tại công trường vào ngày 02/8/2020, AIT CORP và Egrid., JSC đã có 4 ngày đêm không ngủ, cùng các đơn vị liên quan tổ chức đóng điện thành công trạm biến áp tăng áp 22/220kV NMĐMT Thuận Nam 12.
Dự án NMĐMT Thuận Nam 12 với công suất lắp đặt 49.92MWp được xây dựng tại xã Phước Hà, huyện Thuận Nam, tỉnh Ninh Thuận. Diện tích sử dụng đất của dự án NMĐMT Thuận Nam 12 khoảng 60Ha – chia làm hai khu vực, tương ứng suất sử dụng đất 1,2ha/MWp. Sơ đồ nối điện chính của TBA 22/220kV NMĐMT Thuận Nam 12 như sau:
Phía 220kV: Phía 220kV của trạm sẽ phát triển gồm 1 ngăn đường dây 220kV đấu nối, 1 ngăn máy biến áp 220/22kV. Để đảm bảo độ tin cậy, tính linh hoạt trong vận hành và dự phòng cho tương lai, sơ đồ nối điện phía 220kV TBA 220kV nhà máy điện mặt trời Thuận Nam 12 được lựa chọn là sơ đồ hệ thống có một thanh cái.
Phía 22kV: Sử dụng tủ đóng cắt hợp bộ đặt trong nhà theo sơ đồ 1 thanh cái cho phía 22kV. Dự án này lắp đặt 02 tủ lộ đi, 1 tủ lộ tổng, 1 tủ tự dùng, 1 tủ đo lường trong phòng phân phối 22kV, có dự phòng vị trí lắp đặt các tủ trong tương lai.
Phạm vi cụ thể do Nhà thầu AIT CORP thực hiện công trình TBA 22/220kV NMĐMT Thuận Nam 12 bao gồm:
- Cung cấp, lắp đặt, thí nghiệm hiệu chỉnh toàn bộ vật tư thiết bị TBA 22/220kV NMĐMT Thuận Nam 12.
- Xây dựng đường dây 220kV dài 5km đấu nối nhà máy vào hệ thống điện lưới quốc gia, bao gồm cung cấp lắp đặt cột, dây dẫn, dây chống sét, cách điện và phụ kiện, cáp quang OPGW và các phụ kiện.
- Các dịch vụ nghiệm thu Hệ thống, làm việc với các cơ quan chức năng để đóng điện công trình.
Tuy đã có kinh nghiệm thực hiện thành công nhiều dự án Điện mặt trời, tuy nhiên dự án Nhà máy điện mặt trời Thuận Nam 12 cũng có một số điểm đặc biệt so với các dự án trước đây. Để được hưởng chính sách giá điện ưu đãi như đã nói phía trên, dự án NMĐMT Thuận Nam 12 phải ngày đêm chạy đua với các dự án NMĐMT cùng thời điểm, một trong các yếu tố then chốt là trạm biến áp tăng áp 22/220kV của nhà máy phải đóng điện trong tuần đầu tiên của tháng 8/2020. Mục tiêu này gặp trở ngại lớn do Hợp đồng được kí kết và triển khai đúng thời điểm cả thế giới chịu tác động của đại dịch thế kỷ Covid-19, trong đó các thiết bị nhất thứ có xuất xứ từ Ấn Độ - một trong các quốc gia bị ảnh hưởng nặng nề nhất từ đại dịch. Để hoàn thành mục tiêu, toàn bộ lô hàng quá khổ từ Ấn Độ này được bay riêng một chuyến bay thẳng tới sân bay Cam Ranh trên chuyến bay mang số hiệu VDA3706. Đây là chuyến bay đặc biệt do sử dụng máy bay AN-124, loại lớn thứ hai trên thế giới chỉ sau người anh em AN-225.
Một số hình ảnh vận chuyển lô hàng vô cùng đặc biệt này:
Máy bay vận tải AN-124
Thiết bị đến công trường tối 02/8/2020
Thiết bị đến công trường tối 02/8/2020
Một số hình ảnh công trình:
Thiết bị tập kết tại công trường tối 02/8/2020
Và được tiến hành lắp đặt ngay trong đêm
Toàn cảnh cánh đồng pin và TBA tăng áp.
Toàn cảnh cánh đồng pin và TBA tăng áp.
Và được tiến hành lắp đặt ngay trong đêm
Toàn cảnh cánh đồng pin và TBA tăng áp.
Toàn cảnh cánh đồng pin và TBA tăng áp.
Khi đi vào hoạt động, Nhà máy điện mặt trời Thuận Nam 12 tiếp tục là một trong những dự án trọng điểm của tỉnh Ninh Thuận, bổ sung sản lượng điện quốc gia, góp phần tăng tỉ trọng năng lượng tái tạo trong hệ thống điện quốc gia theo định hướng của Chính phủ, góp phần tạo công ăn việc làm, phát triển kinh tế xã hội khu vực dự án nói riêng và tỉnh Ninh Thuận nói chung.
